Форум » Оборудование » Остальное оборудование » Внешний динамик DM-750 с фильтром шума и кнопкой MUTE
Внешний динамик DM-750 с фильтром шума и кнопкой MUTE
3sДата: Вторник, 17.04.2012, 13:19 | Сообщение # 1
Мимо проходил
Группа: Заблокированные
Сообщений: 285
Статус: Offline

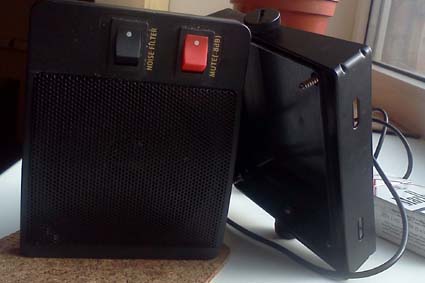

Внешний динамик DM-750
с фильтром шума и кнопкой MUTE

Мощность 5 Вт
Отключаемый встроенный фильтр шумов
Кнопка отключения звука
Сопротивление 8 Ом
Разъем 3,5 мм моно
Габариты 112x92x43 мм
Длина кабеля 1,8 метра

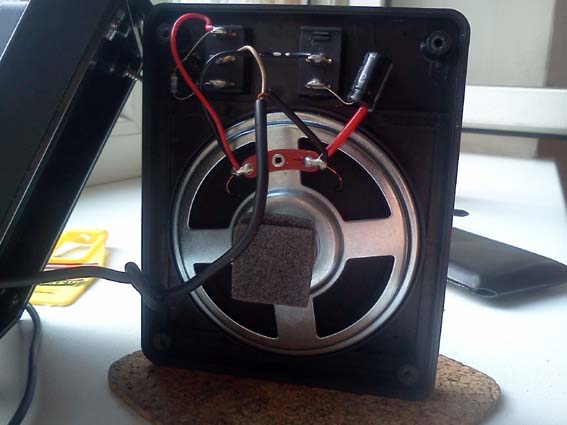

Внутри


Номинал конденсатора 6.3v 100mF

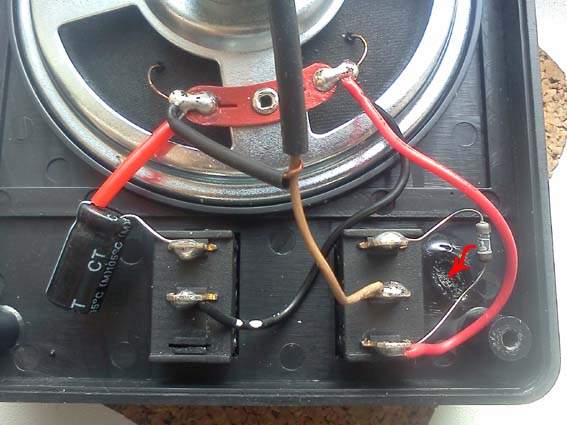

Красной стрелкой показаны последствия
(поплавленная пластмасса)
такого исполнения навесного монтажа кнопки MUTE
(очень грелся и прилегал к корпусу)


Сообщение отредактировал 3s - Вторник, 17.04.2012, 17:32

ScoutДата: Вторник, 17.04.2012, 14:17 | Сообщение # 2
Мимо проходил
Группа: Пользователи
Сообщений: 699
Статус: Offline
Шикарная поделка biggrin

MexicoДата: Вторник, 17.04.2012, 14:19 | Сообщение # 3
Апологет Радио
Группа: Администраторы
Сообщений: 2334
Статус: Offline
ну и поделие, такое поделие что резистор? плавит пластмассу на низкоточке!!! В шоке!

С уважением, Ярослав.

MOTOROLA: XTL5000, XTS5000, XTS2500, XTS1500, MCS2000, MTS2000, HT1000, EX600. THALES.

3sДата: Вторник, 17.04.2012, 17:38 | Сообщение # 4
Мимо проходил
Группа: Заблокированные
Сообщений: 285
Статус: Offline
Quote (Mexico)

...
резистор?
...


Померил этот резистор - 51 Ом
Пожалуй заменю на что-нибудь по больше, более теплорассеивающее
Кстати... для подбора ссылка -
Цветовая маркировка резисторов


Сообщение отредактировал 3s - Вторник, 17.04.2012, 17:48
